Récemment acquis, ce bel appareil nécessite
un peu de nettoyage. Je commence par le télémètre qui
représente la partie la plus longue et la plus délicate de
l'opération de remise en état. |
 |

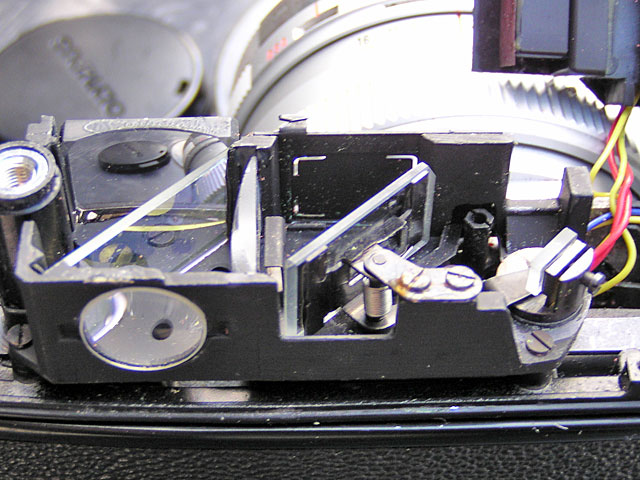

Passez le curseur de la souris sur l'image. Il est nécessaire
de nettoyer le miroir mA, mB et les lentilles lA, cachée sur cette
prise de vue par la lentille percée lB, lB, lC et lDmais de ne pas
toucher, pour l'instant au miroir semi réfléchissant mC. Ce
nettoyage se fait avec un coton tige et un produit, Hama Cleaning Fluid
"Optic" Ref : 05931, qui permet de très bien récupérer
des lentilles et des miroirs salit par 30 ans de très fines poussière. |
 |
Les matériaux utilisés lors de la construction
de l'appareil se détériore au fil du temps. De fines particules
et de petits morceaux des ces matériaux se trouve un peu partout
dans l'optique du rangefinder. |
 |
|
 |

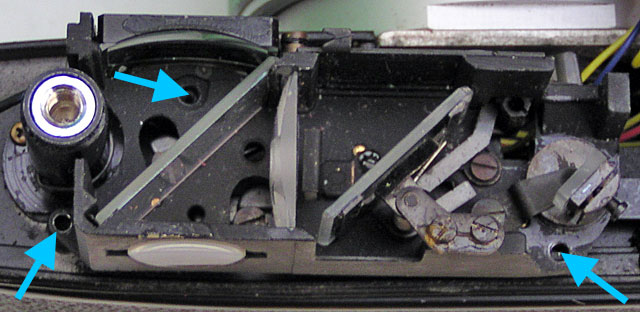

Le bloc du télémètre est fixé
sur le boitier à l'aide de trois vis, déjà retirées
sur cette vue. |
 |
Ce qui permet de nettoyer à l'aide d'une petite
brose l'intérieur du corps de l'appareil. |
 |
 |

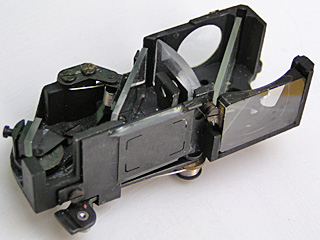

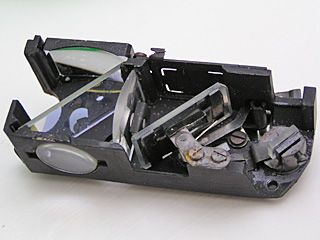

Quelques vues du télémétre. |
 |
 |
|
 |
Le compartiment des piles vu par l'arrière. Suite aux fuites
d'électrolyte des piles au mercure, la corrosion a finit par sectionner
le fil blanc qui alimente l'électronique de l'appareil.
|
 |
Pour régler le télémètre,
l'excentrique "A" permet le recalage de la distance. Mettre l'objectif
de l'appareil sur l'infini, contrôler à l'aide d'une loupe
sur un dépoli ou un morceau de scotch "Magic" tendu en
diagonale sur la chambre que la mise au point sur l'infini et toujours correcte
par construction au niveau du plan film avant de passer à la suite.
Viser un objet au loin, plus de 25 m, regarder par le télémètre
et régler en tournant très légérement dans un
sens ou dans l'autre l'excentrique "A" pour recaler la mise au
point du télémètre . La vis "B" permet de
recaler la position verticale de l'image coïncidente. |
