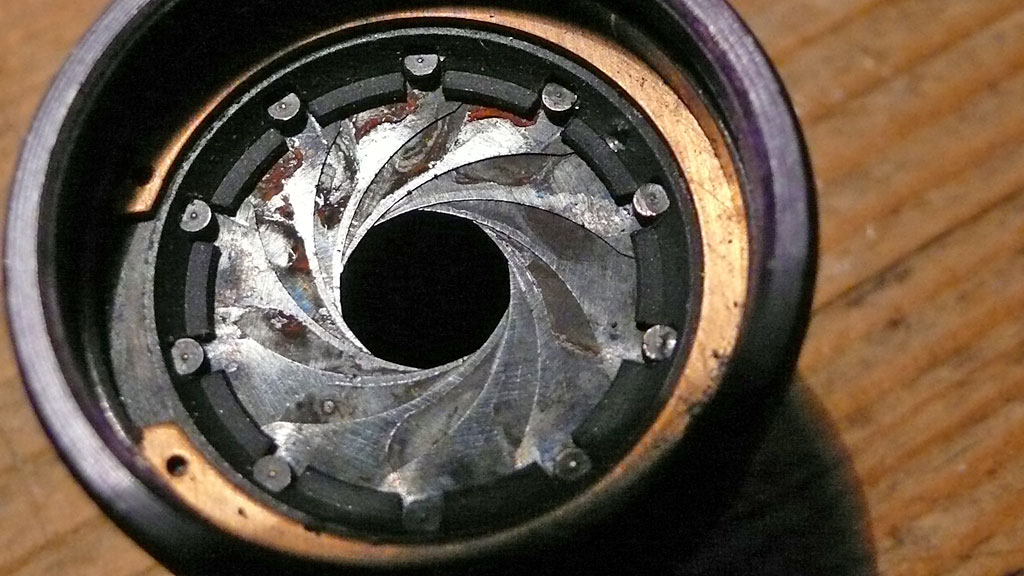

Cet objectif présente une présence importante de rouille rouge orangée sur les lames du diaphragme et de la poudre métallique rouillée sur les lentilles.

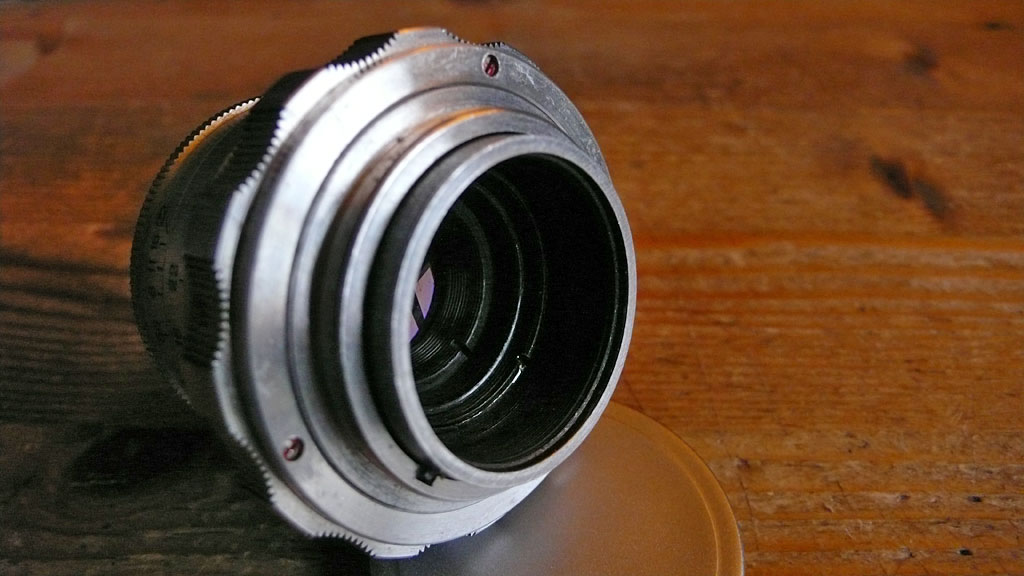

Il est nécessaire de retirer les éléments frontaux pour accéder au cylindre interne qui maintient l'obturateur.

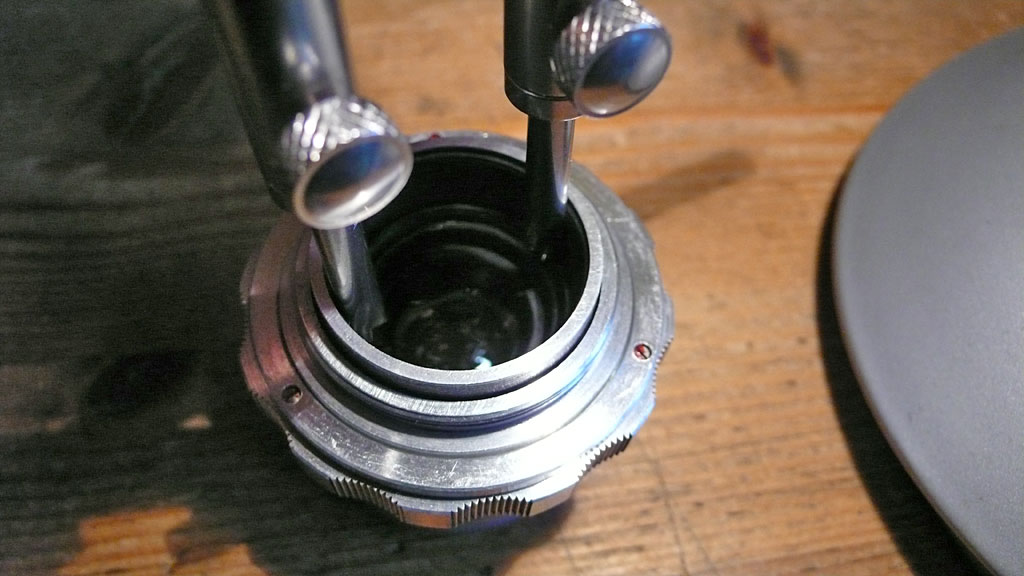

Déblocage au spanner de la bague de verrouilage du cylindre interne et dépose de celle ci.

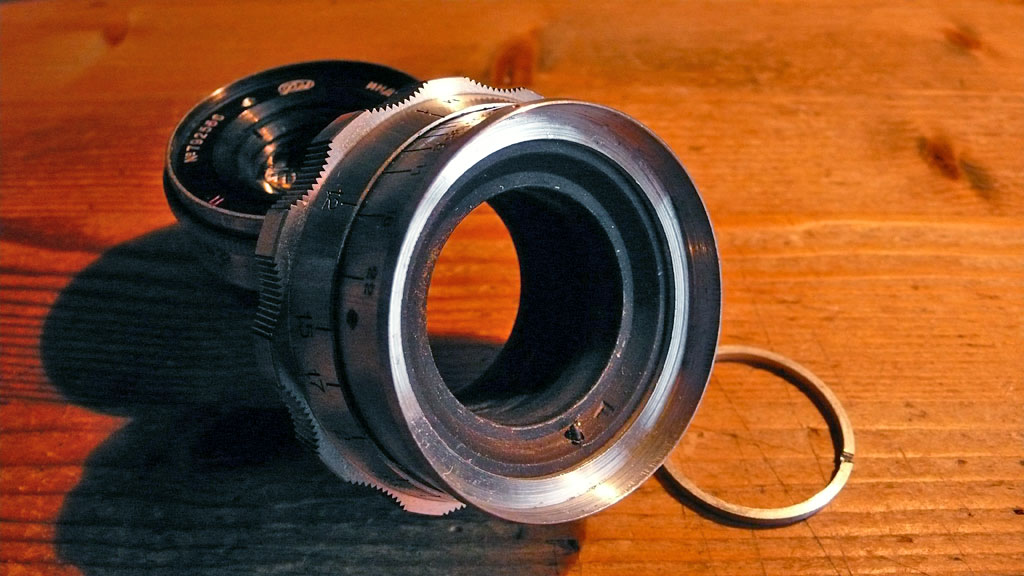

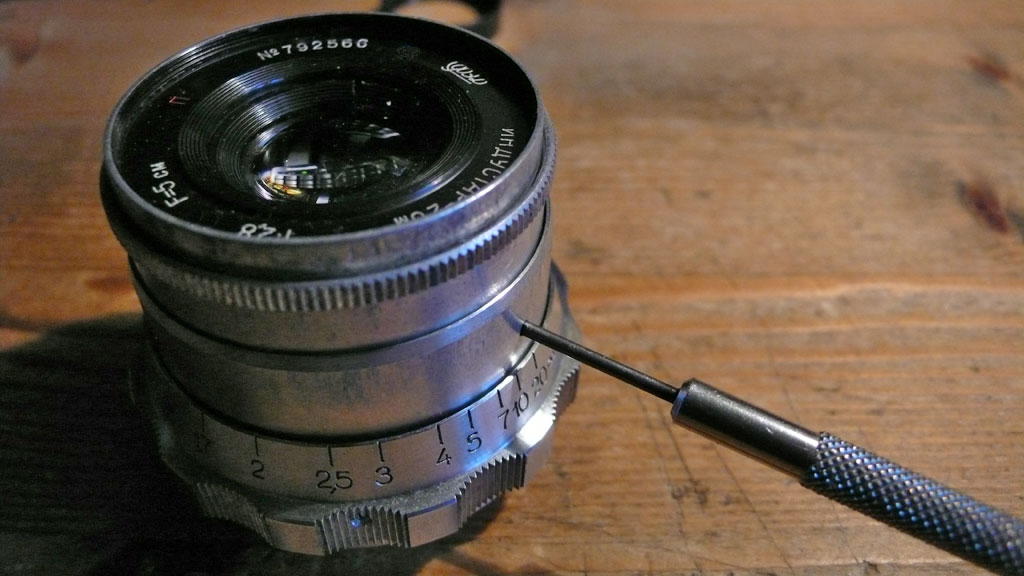

Desserrage des 3 vis placées à 120 ° tout autour de la bague indiquant la profondeur de champ.

Une de ces trois vis est plus longue et maintient positionné une bague de calage et le cylindre interne.

On peut retirer la vis qui sert de commande d'ouverture et de fermeture de diaphragme et de limiteur de rotation de la bague de commande du diaphragme.

La bague de commande du diaphragme peut être retirée en la dévissant et en la sortant par l'arrière du cylindre interne.

La bague et le cylindre interne séparé.

Pour retirer l'élément frontal il suffit de dessérer la vis sans tête, sans la retirer, et de le dévisser.

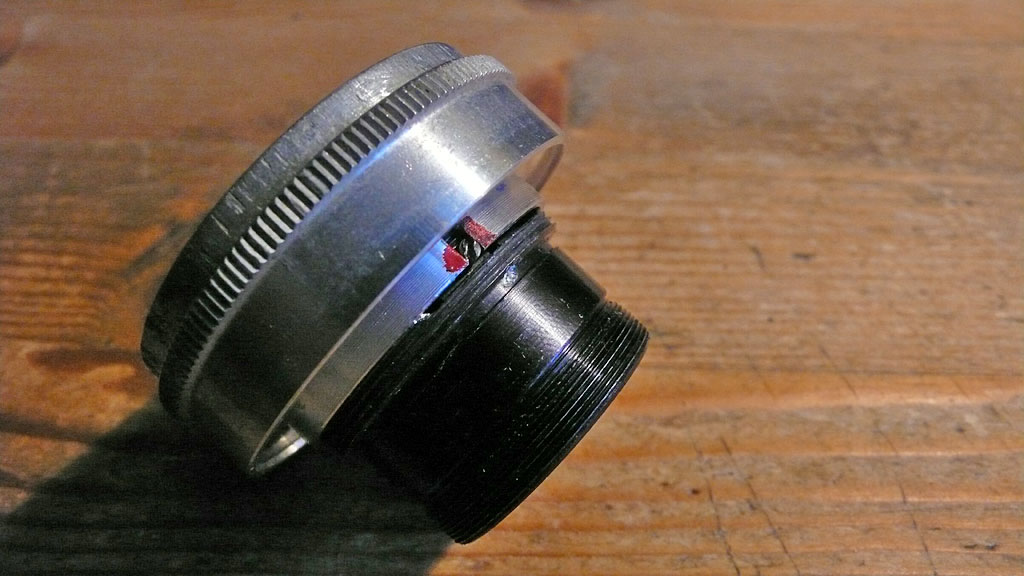

Les deux éléments séparés.

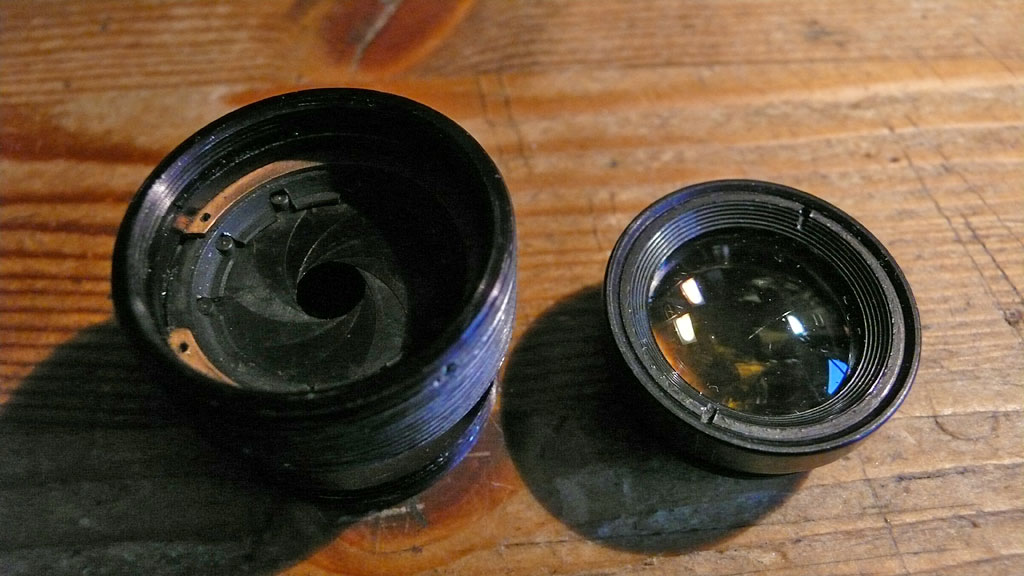

Retirer le groupe optique frontal pour accéder à l'obturateur.

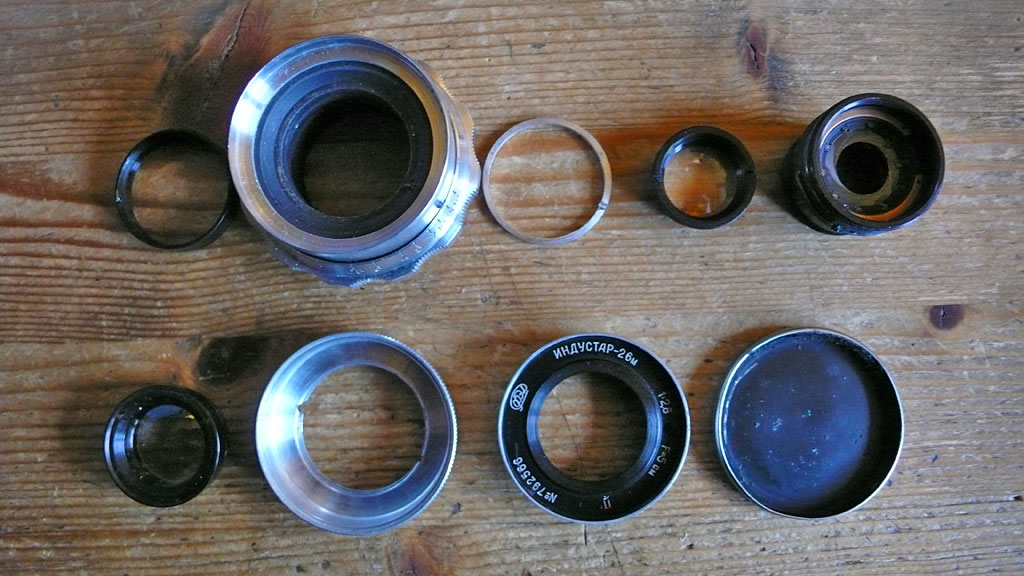

Tous les éléments à démonter.

A l'aide d'une pointe, j'utilise une grosse aiguille à coudre, faire sauter la rouille sans trop appuyer sur les lames du diaphragme.

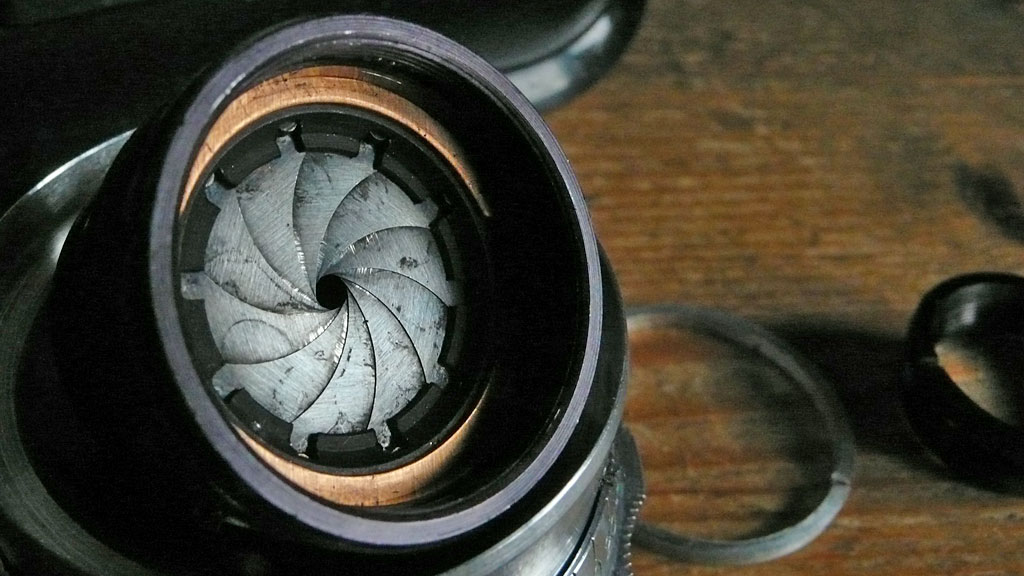

Après nettoyage, avec beaucoup de patience et de l'alcool à 90 °, je n'avait que çà sous la main, le métal reste marqué et il reste des traces, mais plus de rouille. Attention, pas de lubrification pour cette partie de l'objectif, l'état de surface et la propreté des éléments doit suffire pour assurer un bon fonctionement.

Prochaine étape, lubrification de la bague de mise au point.

25/11/2011
